Warum 3003-O-Aluminiumrohr?
Bei der Beschaffung3003-O-AluminiumrohreBei Wärmetauschern, HVAC-Systemen oder chemischen Transferleitungen ist der Preis allein kein ausreichendes Auswahlkriterium. Für Hersteller von Autokühlern, Kondensatorrohrbaugruppen und Verarbeitungsgeräten in Lebensmittelqualität- kann die Wahl der falschen Temperatur oder des falschen Lieferanten zu Produktionsausfällen führen:
- Temperamentsersatz:Das gelieferte Material ist H14 anstelle von echtem O-Härtegrad, was beim Aufweiten oder Biegen zu Rissen führt.
- Variation der Wandstärke:Eine Wandstärke außerhalb-der-Toleranz führt zu einer inkonsistenten Wärmeübertragungsleistung in Rippenrohrbaugruppen.
- Oberflächenfehler:Stempelspuren oder Längskratzer erfordern zusätzliches Polieren oder führen zu Ausschusschargen.
- Schweißprobleme:Eine falsche Legierungschemie (überschüssiges Si oder Fe über die Spezifikation hinaus) führt zu einer schlechten Schweißqualität in den Rohr-{0}}zu--Sammelverbindungen.
- Rückverfolgbarkeitslücken:Die Mill Test Certificates (MTC) stimmen nicht mit den auf dem Rohr eingestanzten Schmelznummern überein, was zu Fehlern bei der Compliance-Prüfung führt.
- Verspätete Lieferung:Lieferverzögerungen stören enge Produktionspläne für die saisonale HVAC-Fertigung.
Benötigen Sie Preise für 3003-O-Aluminiumrohre?
GNEE beliefert Kunden weltweit mit ASTM B210-konformen 3003-O-Aluminiumrohren. Unser Qualitätssystem umfasst eine 100-prozentige Maßprüfung der gezogenen Rohre, eine vollständige Rückverfolgbarkeit der Chargennummer und eine EN 10204 3.1 MTC-Dokumentation bei jeder Lieferung.
Holen Sie sich jetzt ein Angebot
Warum sollte man sich für 3003-O gegenüber anderen Härtegraden oder Legierungen entscheiden?
3003 ist eine nicht-wärme-behandelbare Al-Mn-Legierung (1,0–1,5 % Mn), die nicht durch Lösungsglühen vom Typ T6- verstärkt werden kann. Stattdessen werden seine mechanischen Eigenschaften durch Kaltverfestigung entwickelt, die als Härtegrade der H-Serie bezeichnet wird. DerO Temperament(vollständig geglüht) bietet die maximale Duktilität, die in diesem Legierungssystem verfügbar ist.
Wenn es um Ihre Bewerbung gehtstarkes Biegen, Aufweiten, Bördeln, Dehnungs-{0}Passvorgänge oder komplexe Enden-{1}Formung, 3003-O ist die richtige Wahl. Seine Bruchdehnung (25–35 %) beträgt ungefähr das Dreifache der von H14 und das Siebenfache der von H18, was bedeutet, dass es vor dem Versagen eine erhebliche plastische Verformung erfahren kann.
| Eigentum | 3003-O | 3003-H14 | 3003-H18 | 6061-T6 |
|---|---|---|---|---|
| Zugfestigkeit (MPa) | 95–130 | 140–180 | 185–220 | 290–310 |
| Streckgrenze (MPa) | 35–50 | 115–150 | 165–200 | 240–276 |
| Dehnung (%) | 25–35 | 8–12 | 4–6 | 10–12 |
| Härte (HB) | 28 | 40 | 55 | 95 |
| Am besten für | Biegen, Bördeln, Tiefziehen | Allgemeiner Zweck | Starre Anwendungen | Strukturell |
Quelle: ASTM B210/B210M, Aluminium Association Standards & Data, ASM Handbook Vol. 2. Werte sind typisch; Die tatsächlichen Eigenschaften variieren je nach Rohrabmessungen und Produktionsweg (nahtlos vs. geschweißt-gezogen).
Wie GNEE die Qualität von 3003-O-Aluminiumrohren sicherstellt
Die Qualitätssicherung für 3003-O-Aluminiumrohre umfasst die Überprüfung von vier kritischen Bereichen:
| Kontrollpunkt | Verfahren | Standard | Akzeptanzkriterien |
|---|---|---|---|

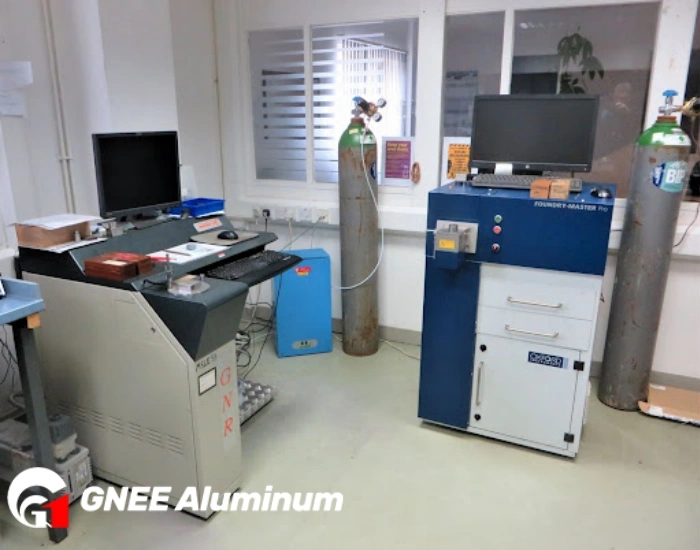

| Chemische Zusammensetzung | Optische Emissionsspektrometrie (OES) | ASTM E607 / E1251 | Mn 1,0–1,5 %, Cu 0,05–0,20 %, Fe weniger als oder gleich 0,70 %, Si weniger als oder gleich 0,60 % |
| Mechanische Eigenschaften | Zugversuch | ASTM B557M / E8 | UTS größer oder gleich 95 MPa, Dehnung größer oder gleich 25 % (O-Temper) |

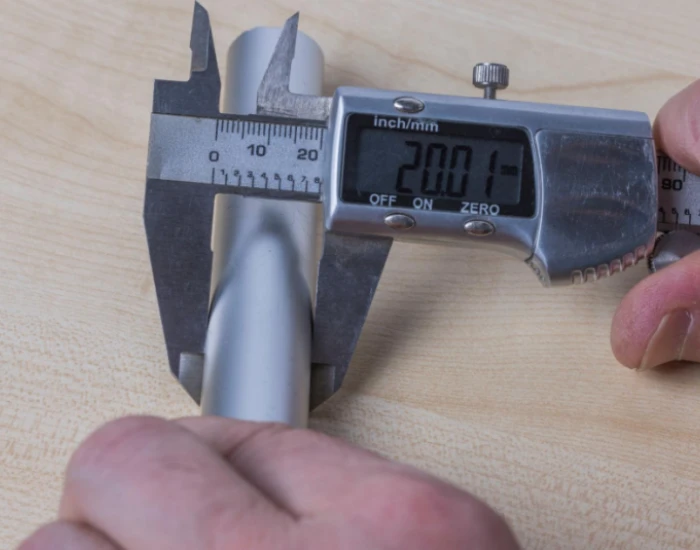

| Maßgenauigkeit | 100 % Inline-Lasermessung | ASTM B210 Tabelle 3 | Außendurchmesser ±0,5 %, Wand ±10 %, Geradheit kleiner oder gleich 1,5 mm/m |
| Oberflächenqualität | Visuell + Wirbelstrom | ASTM E309 | Keine Stanzspuren, Kratzer oder Überlappungen mit einer Tiefe von mehr als 0,05 mm |
| Abflachungstest | Komprimierung auf 6-fache Wandstärke | ASTM B210 Abschnitt 10 | Keine sichtbaren Risse bei 60 % AD-Reduktion |
| Flare-Test | Konische Stifterweiterung | ASTM B210 Abschnitt 11 | Keine Rissbildung bei 30 % AD-Ausdehnung |
Standardreferenz: ASTM B210/B210M-19a (oder neueste Revision). Jede Charge wird mit einem EN 10204 3.1 MTC geliefert, der die Schmelzenzahl, die Chemie und die Ergebnisse der mechanischen Tests dokumentiert.
Kann ein 3003-O-Aluminiumrohr nach dem Schweißen oder Biegen reißen?
Schweißen:3003-O verfügt über eine ausgezeichnete Schweißbarkeit mit den Methoden WIG (GTAW), MIG (GMAW) und Widerstandsschweißen. Im Gegensatz zu Legierungen der 6xxx--Serie enthält 3003 keine Magnesium-Silizid-Ausscheidungen, sodass es in der Schweißzone nicht zu Erstarrungsrissen kommt. Aufgrund des Glüheffekts des Schweiß-Wärmezyklus weisen das Schweißgut und die WEZ jedoch Eigenschaften auf, die näher an der O-Vergütung (geringste Festigkeit) liegen.Die Festigkeit nach dem Schweißen-kann durch Wärmebehandlung nicht wiederhergestellt werdenweil 3003 eine nicht-wärme-behandelbare Legierung ist.
Biegen:3003-O ist die optimale Härte zum Rohrbiegen. Seine hohe Dehnung (25–35 %) und das niedrige Streckgrenzen-zu-Zug-Verhältnis ermöglichen eine erhebliche plastische Verformung, bevor es zu einer Einschnürung kommt. Empfehlungen zum Mindestbiegeradius:
| Rohr-Außendurchmesser (mm) | Wand (mm) | Min. Mittellinienradius (×OD) | Notizen |
|---|---|---|---|
| 6–12 | 0.5–1.0 | 1,5× Außendurchmesser | Rotationszugbiegen empfohlen |
| 12–25 | 1.0–2.0 | 2,0× AD | Für dünne Wände einen Dorn verwenden |
| 25–50 | 2.0–4.0 | 2,5× Außendurchmesser | Abstreifdüse erforderlich für Außendurchmesser > 40 mm |
| 50–80 | 3.0–6.0 | 3,0× Außendurchmesser | Wärmeinduktionsbiegen für enge Radien |
Quelle: Aluminium Association Designation System for Aluminium Tube Bending Guidelines; Werte sind konservative Ausgangspunkte - immer mit Ihrer spezifischen Werkzeug- und Schmiermittelkombination validieren.
Maßtoleranzen gemäß ASTM B210
Maßtoleranzen für gezogene nahtlose 3003-O-Aluminiumrohre sind in ASTM B210/B210M festgelegt. Die folgenden Tabellen geben die Standardtoleranzbänder wieder. Für Präzisionsanwendungen sind auf Anfrage engere Toleranzen (z. B. ±0,002 Zoll Außendurchmesser) erhältlich.
Außentoleranzen - Gezogenes nahtloses Rohr (metrisch)
| Nenn-Außendurchmesser (mm) | Außendurchmessertoleranz (±mm) | Wandstärkenbereich (mm) | Wandtoleranz |
|---|---|---|---|
| 6 – 12 | ±0.08 | 0.5 – 2.0 | ±10 % der Nennwand |
| 12 – 25 | ±0.10 | 0.75 – 3.0 | ±10 % (±8 % auf Anfrage) |
| 25 – 50 | ±0.13 | 1.0 – 5.0 | ±10 % (±8 % auf Anfrage) |
| 50 – 80 | ±0.15 | 1.5 – 8.0 | ±10% |
| 80 – 120 | ±0.20 | 2.0 – 10.0 | ±10% |
| 120 – 200 | ±0.25 | 3.0 – 15.0 | ±10% |
Quelle: ASTM B210/B210M-19a, Tabelle 3 (metrisch). Für Zoll-Pfund-Werte siehe ASTM B210 Tabelle 2. Spiralrohr: Wandstärke nur kleiner oder gleich 2,0 mm.
Zusätzliche Toleranzanforderungen
| Parameter | Standardtoleranz | Präzisionsklasse |
|---|---|---|
| Geradheit (pro 1.000 mm) | Kleiner oder gleich 1,5 mm | Kleiner oder gleich 0,5 mm |
| Länge (Schnitt, < 2.000 mm) | +3 mm / -0 mm | +1 mm / -0 mm |
| Länge (Schnitt, größer oder gleich 2.000 mm) | +5 mm / -0 mm | +2 mm / -0 mm |
| Außer-von-Rundheit | Weniger als oder gleich 50 % der OD-Toleranz | Weniger als oder gleich 30 % |
| Schluss mit der Rechtwinkligkeit | Kleiner oder gleich 0,015″ (0,38 mm) | Kleiner oder gleich 0,008″ (0,20 mm) |
Quelle: ASTM B210/B210M-19a. Präzisionstoleranzen erfordern spitzenloses Schleifen oder Präzisionsziehen – geben Sie dies bei der Angebotsanfrage an.
Lagerverfügbarkeit und Liefergeschwindigkeit
GNEE verfügt über einen Lagerbestand an häufig verwendeten 3003-O-Rohrspezifikationen und koordiniert mehrere Produktionslinien für eine schnelle Reaktion:
| Auftragsart | Typische Vorlaufzeit | Notizen |
|---|---|---|
| Standardspezifikation (Lager) | 7 – 15 Werktage | Gängige OD/Wand-Kombinationen in O-Temperament |
| Kundenspezifische Spezifikation (gezeichnet) | 15 – 25 Werktage | Hängt vom Außendurchmesser, der Wand und der Temperatur ab |
| Kundenspezifische Spezifikation (extrudiert) | 20 – 30 Werktage | Große Außendurchmesser oder nicht{0}}runde Profile |
| OEM-Bearbeitung/kundenspezifisches Schneiden | +5 – 10 Tage auf Basis | Schneiden, Biegen, Endenformen, Eloxieren |
MTC-, PMI- und-Inspektionsberichte von Drittanbietern
Jede Charge von 3003-O-Aluminiumrohren wird mit der folgenden Dokumentation geliefert:
| Dokumentieren | Standard | Inhalt |
|---|---|---|
| Mühlentestzertifikat (MTC) | DE 10204 3.1 | Wärmezahl, chemische Zusammensetzung, mechanische Testergebnisse |
| Chemischer Analysebericht | ASTM E607 | OES-Spektrometrie, alle Elemente gemäß ASTM B210 |
| Mechanischer Testbericht | ASTM B557M / E8 | UTS, Streckgrenze, Dehnung, Härte |
| Maßkontrollprotokoll | ASTM B210 Tabelle 3 | 100 % Inline-Messprotokoll |
| Testbericht zum Abflachen und Aufweiten | ASTM B210 Sec. 10–11 | Pass/Fail mit Testparametern |
| Inspektion durch Dritte-(optional) | SGS / BV / TÜV | Unabhängige Verifizierung auf Anfrage |
OEM-Bearbeitungs- und kundenspezifische Verarbeitungsdienste
Zusätzlich zur Lieferung von Rohrohren bietet GNEE eine Reihe von Mehrwertverarbeitungsdiensten für 3003-O-Aluminiumrohre an:
| Service | Fähigkeit | Toleranz |
|---|---|---|
| Präzisionsschneiden | Schneiden Sie-auf-Länge, ±0,5 mm | Längentoleranz ±1 mm |
| Rohrbiegen | Rotationszug, CNC, minimaler Radius 1,5×AD | Winkel ±0,5 Grad |
| Endformung | Aufweiten, Erweitern, Reduzieren, Sicken | Gemäß ASTM B210 Flare-Test |
| Oberflächenbehandlung | Eloxieren, Alodieren, Pulverbeschichten, Polieren | Gemäß Kundenspezifikation |
| CNC-Bearbeitung | Flansche, Gewinde, Nuten, kundenspezifische Merkmale | ±0,02 mm |
| Individuelle Verpackung | VCI-Papier, Holzkisten, Barcode | Seetauglich exportieren |
Wir fertigen 3003-O-Aluminiumrohre mit einem Außendurchmesser von 6 mm bis 200 mm, einer Wandstärke von 0,5 mm bis 15 mm, in Längen bis zu 6.000 mm oder werden nach Spezifikation zugeschnitten.
Preisführer für 3003-O-Aluminiumrohre
Haftungsausschluss:Die Preise unten sindNur indikative Referenzbereiche, basierend auf chinesischen Inlandsmarktdaten vom August 2026 (SMM/Marktnotierungen).Fordern Sie immer ein formelles Angebot für die aktuellen Preise an.
| Rohrtyp | Spezifikation | Verfahren | Richtpreisspanne |
|---|---|---|---|
| Rundrohr (O-Temper) | Außendurchmesser 6–25 mm, Wand 0,5–2,0 mm | Nahtlos gezeichnet | 18.000 – 22.000 CNY/Tonne |
| Rundrohr (O-Temper) | Außendurchmesser 25–80 mm, Wand 1,5–5,0 mm | Nahtlos gezeichnet | 17.000 – 20.000 CNY/Tonne |
| Rundrohr (O-Temper) | Außendurchmesser 80–200 mm, Wand 3,0–15 mm | Extrudiert | 16.000 – 19.000 CNY/Tonne |
| Spiralrohr (O-Temper) | Außendurchmesser kleiner oder gleich 12 mm, Wand kleiner oder gleich 2,0 mm | Gezogen (Spule) | 20.000 – 25.000 CNY/Tonne |
Preisbasis: Referenz für den chinesischen Inlandsmarkt vom August 2026 (SMM A00 Aluminium ~23.700 CNY/Tonne + Verarbeitungsprämie). Exportpreise in USD auf Anfrage verfügbar - inklusive Legierungszuschlag, Verarbeitungskosten und Fracht zum Hafen. Preise gültig für 7 Tage ab Angebotsdatum.
Fordern Sie ein aktuelles Angebot für 3003-O-Röhren an
Vollständiges Spezifikationsblatt für ASTM B210 3003-O-Aluminiumrohre
3003-O Aluminiumrohr – Kurzspezifikationen
| Produktname | 3003-O-Aluminiumrohr (ASTM B210) |
| Legierung / UNS | 3003 / A93003 |
| Temperament | O (vollständig geglüht) |
| Standard | ASTM B210/B210M, ASTM B483 |
| Form | Rund, quadratisch, rechteckig |
| OD-Bereich | 3 mm – 500 mm |
| Wandstärke | 0,5 mm – 50 mm |
| Länge | Bis zu 6.000 mm (kundenspezifischer Zuschnitt möglich) |
| Herstellungsprozess | Nahtlos gezogen, extrudiert, geschweißt-Gezogen |
| Oberflächenbeschaffenheit | Mill-Finish, glänzend, eloxiert, pulverbeschichtet |
| Außendurchmessertoleranz | ±0,5 % vom Nennwert (Genauigkeit ±0,05 mm) |
| Wärmebehandlung | Nicht anwendbar (nicht-wärme-behandelbare Legierung) |

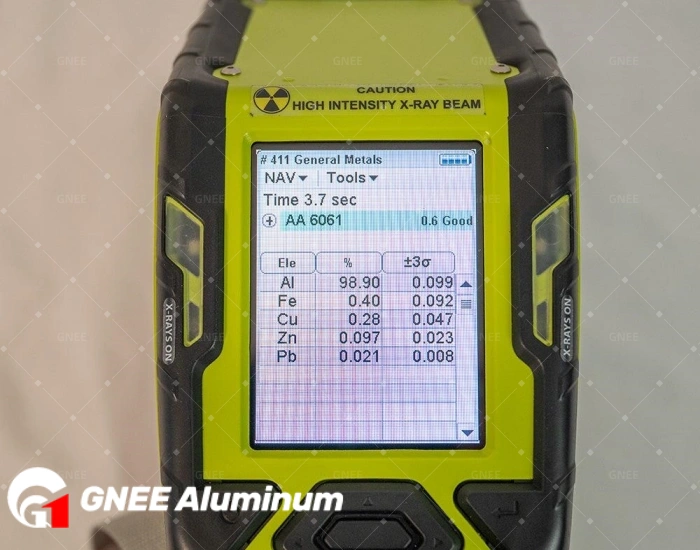

| Inspektion | PMI, Wirbelstrom, Dimensions-, Abflachungs-, Flare-Test |
| Zertifikat | DE 10204 3.1 / 3.2 MTC |
| Inspektion durch Dritte- | SGS, BV, TÜV (auf Anfrage) |
| Verpackung | VCI-Papier + PE-Folie + Holzkisten |
| Lieferzeit | 7–15 Tage (Lager); 15–25 Tage (benutzerdefiniert) |
| Handelsbedingungen | EXW, FOB, CFR, CIF, DDP |
| Zahlungsbedingungen | T/T, L/C bei Sicht |
Erhalten Sie innerhalb von 24 Stunden ein Angebot
Äquivalente Bezeichnungen
| System | Bezeichnung | Ausstellende Stelle |
|---|---|---|
| AA (USA) | 3003 | Der Aluminiumverband |
| UNS (USA) | A93003 | ASTM/SAE |
| DE (Europa) | DE AW-3003 | CEN |
| DIN (Deutschland) | 3.0517 | LÄRM |
| ISO | AlMn1Cu | ISO |
| GB/T (China) | 3003 | SACK |
| JIS (Japan) | A3003 | JISC |
Quelle: ANSI H35.1/H35.1M, EN 573-3, GB/T 3190, JIS H4000.
Chemische Zusammensetzung
Die chemische Zusammensetzung von 3003-Aluminium entspricht den Anforderungen von ASTM B210 und EN 573-3. Mangan (1,0–1,5 %) ist das primäre Legierungselement und bietet eine höhere Festigkeit als reines Aluminium (1xxx-Serie) bei gleichzeitig hervorragender Formbarkeit. Der geringe Kupferzusatz (0,05–0,20 %) trägt zu einer geringfügigen zusätzlichen Verstärkung bei, ohne die Korrosionsbeständigkeit wesentlich zu beeinträchtigen.
| Element | Zusammensetzung (%) |
|---|---|
| Aluminium (Al) | Saldo (größer oder gleich ~96,8 %) |
| Mangan (Mn) | 1.0 – 1.5 |
| Kupfer (Cu) | 0.05 – 0.20 |
| Eisen (Fe) | Kleiner oder gleich 0,70 |
| Silizium (Si) | Kleiner oder gleich 0,60 |
| Zink (Zn) | Kleiner oder gleich 0,10 |
| Andere (jeweils) | Kleiner oder gleich 0,05 |
| Sonstiges (insgesamt) | Kleiner oder gleich 0,15 |
Quelle: ASTM B210/B210M-19a Tabelle 1, EN 573-3, GB/T 3190-2020, Registrierungsprotokoll der Aluminium Association. Jeder Lauf wird vom OES verifiziert und im MTC dokumentiert.
Mechanische Eigenschaften (O-Temper)
Da es sich um eine nicht-wärme-behandelbare Legierung handelt, stellen die mechanischen Eigenschaften von 3003 im O-Zustand den weichsten und duktilsten Zustand dar. Die Eigenschaften werden durch Glühen bei 415 Grad (780 Grad F) nach der Kaltumformung entwickelt, wodurch die Kornstruktur rekristallisiert und eine Kaltverfestigung verhindert wird.
| Eigentum | 3003-O (typisch) | Teststandard |
|---|---|---|
| Ultimative Zugfestigkeit (UTS) | 95 – 130 MPa | ASTM B557M / E8 |
| Streckgrenze (0,2 % Offset) | 35 – 50 MPa (min. 35) | ASTM B557M / E8 |
| Bruchdehnung | 25 – 35% | ASTM B557M / E8 |
| Brinellhärte | 28 HB | ASTM E10 |
| Scherfestigkeit | 75 MPa | ASTM B769 |
| Ermüdungsfestigkeit (10⁷ Zyklen) | 50 MPa | ISO 1099 |
| Kompressionsausbeute | ~40 MPa | ASTM E9 |
| Tiefziehverhältnis (LDR) | 2.3 | ISO 12004 |
Quelle: Aluminium Association Standards & Data 2024, ASM Handbook Vol. 2 (10. Ausgabe), ASTM B210/B210M-19a. Die Werte sind typisch für gezogene nahtlose Rohre im O-Zustand; Die tatsächlichen Werte können je nach Rohrabmessungen und Produktionsweg variieren.
Wichtig:3003-O behauptetüber 90 % seiner Duktilität bei -196 Grad(Temperatur von flüssigem Stickstoff), wodurch es für Kryobehälterrohre geeignet ist. Die maximale Betriebstemperatur für die mechanische Leistung liegt jedoch bei ca180 Grad. Für Anwendungen mit höheren-Temperaturen sollten Sie die Legierung 6061-T6 oder 3004 in Betracht ziehen.
Physikalische und thermische Eigenschaften
| Eigentum | Wert |
|---|---|
| Dichte | 2,73 g/cm³ |
| Schmelzbereich (Solidus) | 643 Grad (1.190 Grad F) |
| Schmelzbereich (Liquidus) | 654 Grad (1.210 Grad F) |
| Wärmeleitfähigkeit (O-Temper) | 193 W/m·K |
| Spezifische Wärmekapazität | 900 J/kg·K |
| Wärmeausdehnungskoeffizient (20–100 Grad) | 23,2 µm/m·Grad |
| Elektrische Leitfähigkeit (gleiches Volumen) | 44 % IACS |
| Elektrische Leitfähigkeit (gleiches Gewicht) | 140 % IACS |
| Elastizitätsmodul (E) | 68,9 – 70 GPa |
| Schermodul (G) | 26 GPa |
| Poissonzahl | 0.33 |
| Wärmeleitfähigkeit | 71 mm²/s |
Quelle: Standards & Data der Aluminium Association, ASM Handbook Vol. 2, Materialdatenbank makeitfrom.com. Die Wärmeleitfähigkeitswerte aller Referenzen liegen zwischen 159 und 193 W/m·K; Als maßgebende Referenz dient der Wert der Aluminium Association von 193 W/m·K. Die Diskrepanz kann auf unterschiedliche Mn-Gehalte im Spezifikationsbereich von 1,0–1,5 % und auf Unterschiede in der Messtechnik zurückzuführen sein.
Korrosionsbeständigkeit
3003-O-Aluminiumrohr bietetausgezeichnete Korrosionsbeständigkeitin atmosphärischen, Süßwasser- und milden chemischen Umgebungen. Der Mn-Zusatz verbessert unter bestimmten Bedingungen die Korrosionsbeständigkeit im Vergleich zu reinem Aluminium. Hauptmerkmale:
| Umfeld | Leistung | Notizen |
|---|---|---|
| Atmosphärisch (ländlich/städtisch) | Exzellent | Bildet eine schützende Al₂O₃-Schicht; lange-Haltbarkeit |
| Atmosphärisch (Meer/Küste) | Gut | Funktioniert gut; 5052 eignet sich hervorragend für längeres Eintauchen in Salzwasser |
| Süßwasser / Trinkwasser | Exzellent | NSF/ANSI 61-zertifiziert für Trinkwassersysteme |
| Verdünnte Säuren (nicht-oxidierend) | Gut bis mäßig | Beständig gegen Essigsäure, Zitronensäure, Salpetersäure (verdünnt); Vermeiden Sie HCl |
| Starke Alkalien | Arm | Nicht empfohlen; amphotere Auflösung |
| Kontakt zu Lebensmitteln und Getränken | Genehmigt | FDA CFR 21.177.1500-konform für Lebensmittelkontakt |
| Galvanische Kopplung | Vorsicht | Von Kupfer, Stahl und Edelstahl isolieren, um galvanische Korrosion zu verhindern |
| Spannungsrisskorrosion (SCC) | Nicht anfällig | 3003 ist bei keinem Temperament anfällig für SCC |
Quelle: ASM Handbook Vol. 13A (Korrosion), Korrosionsrichtlinien der Aluminium Association, NSF/ANSI 61-Liste.
3003 vs. 1100 vs. 5052 vs. 6061
| Eigentum | 3003-O | 1100-O | 5052-H32 | 6061-T6 |
|---|---|---|---|---|
| Legierungstyp | Al-Mn | Reines Al (99 %+) | Al-Mg | Al-Mg-Si |
| Wärmebehandelbar | NEIN | NEIN | NEIN | Ja |
| UTS (MPa) | 110 | 90 | 230 | 310 |
| Ertrag (MPa) | 40 | 35 | 195 | 276 |
| Dehnung (%) | 30 | 35 | 18 | 12 |
| Wärmeleitfähigkeit (W/m·K) | 193 | 222 | 138 | 167 |
| Am besten für | HVAC, Wärmetauscher, Lebensmittelausrüstung | Allzweck, elektrisch | Marine, Kraftstofftanks | Struktur, Luft- und Raumfahrt |
Quelle: Aluminium Association, ASM Handbook Vol.. 2. Werte sind typisch für Rohrprodukte; Die tatsächlichen Eigenschaften können je nach Abmessungen und Produktionsmethode variieren.
Anwendungen und Anwendungsfälle
3003-O-Aluminiumrohr ist dort angegeben, woFormbarkeit, Korrosionsbeständigkeit und Wärmeleitfähigkeitwichtiger sind als eine hohe mechanische Festigkeit. Der O-Zustand wird speziell dann gewählt, wenn das Rohr nach der Lieferung einer Biegung, einer Aufweitung oder einer Dehnungsmontage unterzogen wird.
| Industrie | Anwendung | Warum 3003-O? |
|---|---|---|
| HVAC & Kühlung | Verdampferrohre, Kondensatorrohre, Dehnungs--Kopfverbindungen | O-Temper ermöglicht eine Dehnungsmontage ohne Rissbildung; hohe Wärmeleitfähigkeit (193 W/m·K) |
| Automobil | Kühlerrohre, Heizungskerne, Ladeluftkühlerrohre | Zu komplexen Serpentinenbiegungen formbar; löt-kompatibel |
| Chemische Verarbeitung | Chemische Transferleitungen für verdünnte Säuren und nicht{0}}oxidierende Flüssigkeiten | Gute Korrosionsbeständigkeit gegenüber vielen Chemikalien; nicht für starke Laugen |
| Essen und Trinken | Lebensmittelverarbeitungsgeräte, Molkereischläuche, Braulinien | Konform mit FDA CFR 21.177.1500; ungiftig;-giftig; leicht zu reinigen |
| Kryosysteme | Kryo-Gefäßschläuche, LN₂-Transferleitungen | Retains >90 % Duktilität bei -196 Grad; kein Übergang von duktil zu spröde |
| Landwirtschaft | Tropfbewässerungssysteme, Sprinklerkomponenten | Korrosionsbeständig im Boden/Wasser; biegsam für die Feldinstallation |
| Architektur | Zierrohre, Handlaufsysteme, Beleuchtungskörper | Lässt sich gut eloxieren; leicht; leicht zu Kurven formen |
| Wasseraufbereitung | Trinkwasserverteilung, Filtergehäuse | NSF/ANSI 61-zertifiziert für den Kontakt mit Trinkwasser |
Nicht empfohlen für:Hochdruckleitungen (6061-T6 verwenden), Betrieb über 180 Grad (3004 oder 5xxx verwenden), strukturelle tragende Anwendungen (6061-T6 oder 7075 verwenden) oder Umgebungen mit starken Alkalien (pH > 9).
Verpackungsmethoden nach Tubentyp
| Rohrtyp | Oberflächenbeschaffenheit | Empfohlene Verpackung |
|---|---|---|
| Gezogenes Rohr mit kleinem Außendurchmesser (< 20 mm) | Hell / Mill-Finish | VCI-Papierzwischenlage + PE-Hülle pro Bündel + gewebter Beutel + Holzkiste |
| Rohr mit mittlerem Außendurchmesser (20–80 mm) | Mühle / Poliert | PE-Folie + wasserfestes Papier + Stahlband + Holzpalette |
| Large OD Extruded Tube (>80 mm) | Mühlenfinish | Bündel mit Stahlbändern + Endkappen + Versandetiketten auf Palette |
| Spiralrohr (Außendurchmesser kleiner oder gleich 12 mm) | Mühlenfinish | Spule auf Holzspule gewickelt + PE-Folie + Trockenmittel + Holzkiste |
| Individuelle Schnittlängen | Pro Spezifikation | Einzelne PE-Hüllen + Bundle + Holzkoffer mit Schaumstoffeinlagen |
Die Verpackungsspezifikationen entsprechen den seetüchtigen Exportanforderungen (ISPM 15-konforme Holzverpackung).
